鼓型齒式聯軸器在個別行業已經逐步替代了直齒式聯軸器,贏得眾多客戶的稱贊認可,解決了徑向角向的問題。下面就一一列舉常見鼓形齒式聯軸器型號,標準,性能。

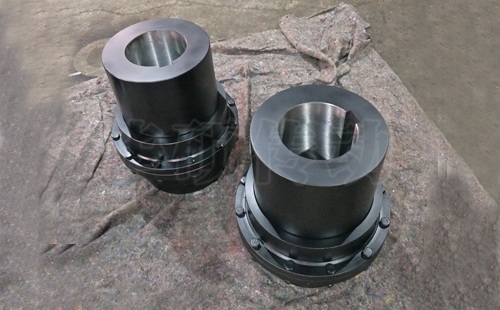

1、GICL型,GICLZ型鼓型齒式聯軸器《JB/T8854.3-2001》適用于聯接水平兩同軸線,并具有一定角位移的傳動軸系,當被聯接兩軸端相距較遠時可以采用GICLZ型,傳遞公稱轉矩在800-3200000N.m,工作環境溫度-20~+80℃

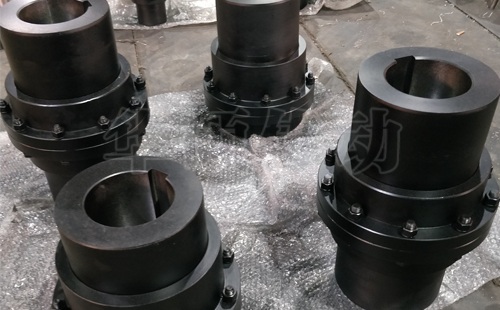

2、GIICL型,GIICLZ型鼓形齒式聯軸器《JB/ZQ4378-86》適用于聯接兩水平同軸線傳動軸系。
GIICLZ型鼓形齒式聯軸器《JB/ZQ4378-86》主要尺寸
型號大小:GIICLZ1-GIICLZ20
公稱轉矩Tn:355-900000N.m
許用轉速n:4000-800r/min
軸孔直徑d:25-500mm
軸孔長度L:62-650mm
聯軸器外徑D:103-928mm
內齒圈長度:76-470mm
重量:3.1-3984Kg
GIICLZ型接中間軸鼓型齒式聯軸器JB/T8854.2-99具體型號
GⅡCLZ1、GⅡCLZ2、GⅡCLZ3、GⅡCLZ4、GⅡCLZ5、GⅡCLZ6、 GⅡCLZ7、GⅡCLZ8、GⅡCLZ9、GⅡCLZ10、GⅡCLZ11、GⅡCLZ12、 GⅡCLZ13、GⅡCLZ14、GⅡCLZ15、GⅡCLZ16、GⅡCLZ17、GⅡCLZ18、 GⅡCLZ19、GⅡCLZ20、GⅡCLZ21、GⅡCLZ22、
GⅡCLZ23、GⅡCLZ24、GⅡCLZ25
