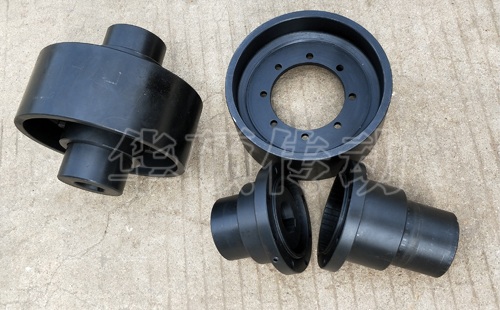

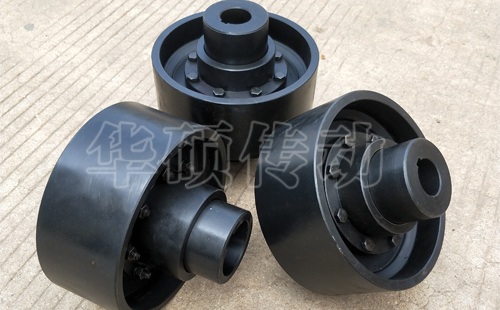

NGCL型帶制動輪鼓型齒式聯軸器產品簡介:由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即 為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器可允許較大的角位移(相對 于直齒聯軸器),可改善齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命。有角位移時沿齒寬的接觸狀態。
NGCL型帶制動輪鼓型齒式聯軸器在工作時,兩軸產生相對角位移,內外齒的齒面周期性作軸向相對滑動,必然形成齒面磨損和功率消耗,因此,齒式聯軸器需在 有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小,承載能力大,常用于低速重載工況條件的軸系傳動,高精度并經動平衡的齒式聯軸器可用于高速傳動,如燃汽 輪機的軸系傳動。鼓形齒式聯軸器
NGCL型帶制動輪鼓型齒式聯軸器型號
NGCL1、NGCL2、NGCL3、NGCL4、NGCL5、NGCL6、NGCL7、 NGCL8、NGCL9、NGCL10、NGCL11、NGCL12、NGCL13、NGCL14
帶制動輪鼓形齒聯軸器型號NGCL-A型(NGCL1-NGCL13),NGCL-B型(NGCL14),NGCLZ型(半齒)制動輪鼓形齒式聯軸器。
NGCL型帶制動輪鼓形齒式聯軸器標記示例:
NGCL6型帶制動輪鼓形齒式聯軸器
主動端:Z1型軸孔,A型鍵槽,d2=60mm,L=107mm
從動端:J1型軸孔,A型鍵槽,d2=60mm,L=107mm
即NGCL6-Z160*107/J160*107 JB/ZQ4644-1997
主要技術參數
型號規格:NGCL1-NGCL14,NGCLZ1-NGCLZ14
公稱扭矩:355-100000N.m
許用轉速:4000-950r/min
軸孔直徑:20-250mm
軸孔長度:38-410mm
制動輪:160-800mm
制動輪寬度:68-335mm
聯軸器外徑:103-462mm
聯軸器軸孔組合有Z1/J1、J1/J1、Y/J1、Y/Y、Z/Y、J/Y、Y/J、Z/J1、J/J1
