ZL型彈性柱銷齒式聯軸器GB/T5015-85具體型號
ZL型彈性柱銷齒式聯軸器、ZLD型彈性柱銷齒式聯軸器、ZLZ型彈性柱銷齒式聯軸器、ZLL型彈性柱銷齒式聯軸器
安全使用期,生產日期,有效期
一般情況的安全適用方法:參考機械零部件使用說明或官方網站技術專欄參考
容易出現錯誤的使用方法或誤操作:安裝不到位即使用或者使用不當手法強行安裝。
錯誤使用、操作可能造成的傷害:設備軸頭損壞甚至設備損壞
異常情況下的緊急處理措施:具體說明見官方網站說明

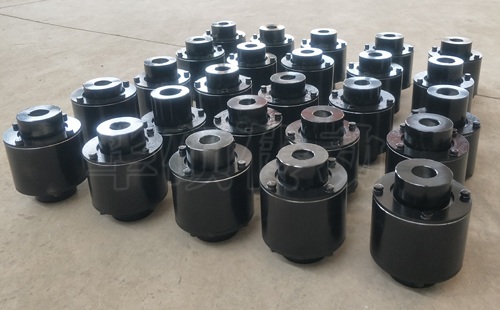

今天給大家介紹的是ZLD型圓錐形軸孔彈性柱銷齒式聯軸器
ZLD型圓錐形軸孔彈性柱銷齒式聯軸器適用于同軸線的傳動軸系,利用尼龍棒的縱斷面剪切強度傳遞轉矩,可傳遞很大的轉矩100~500000N.m,工作溫度-20~70℃,可部分的代替齒形聯軸器,具有一定的補償軸品呀能力,和一般的減震性能,對不要求控制噪音的環境場合使用。分普通圓柱軸孔用ZL型,和一端允許圓錐孔的ZLD型,選型式望注意:許用補償量;軸向±1.5~5mm;徑向0.3~1.5mm;角向0.5°
ZLD型圓錐形軸孔彈性柱銷齒式聯軸器結構性能:
●兩個半聯軸節凸緣的外緣和外套的內緣制成半徑相同的半元形凹槽,組合成柱銷孔,以嵌入柱銷。主動軸半聯軸節通過柱銷,帶動外套,外套通過柱銷帶動從動軸半聯軸節轉動,以傳遞扭矩。
●工作溫度-20~+70ºC
●聯軸器的軸孔和鍵槽型式及尺寸,標記方法符合GB/T3852-1997《聯軸器軸孔和聯結型式及尺寸》的規定
●不適于噪聲要求從嚴控制部位
●可以使用脹套(鎖緊盤)連接。
