首頁>>產品展示>>彈性柱銷聯軸器

HLL型帶制動輪彈性柱銷聯軸器

HLL型帶制動輪彈性柱銷聯軸器已列為國家標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20~+80℃;傳遞···
我要詢價

產品詳情:

HLL型帶制動輪彈性柱銷聯軸器已列為國家標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20~+80℃;傳遞公稱扭矩為40~20000N.m。彈性柱銷聯軸器具有較大結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖、減震、耐磨等性能。  軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。  半聯軸器采用精密鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。

HLL型帶制動輪彈性柱銷聯軸器軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。

HLL型帶制動輪彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷,置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆更換彈性元件,比較方便,不用移動兩半聯軸器。彈性元件(柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作可靠性極差,僅適用于要求很低的中速傳動軸系,不適用于工作可靠性要求較高的工況。

HLL型帶制動輪彈性柱銷聯軸器《GB5014-85》

型號大小:HLL1-HLL15

公稱轉矩Tn:315-25000N.m

許用轉速n:5600-710r/min

軸孔直徑d:25-180mm

軸孔長度L:60-302mm

制動輪直徑:200-800,寬度:85-335mm

聯軸器外徑D:120-480mm

間隙S:2.5

重量范圍:11-504Kg

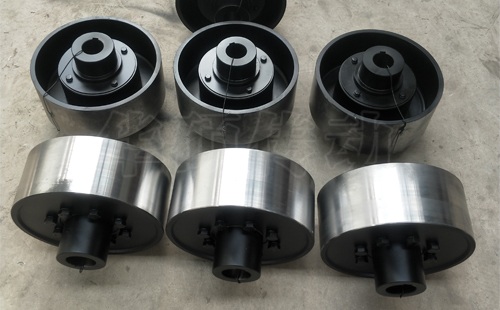

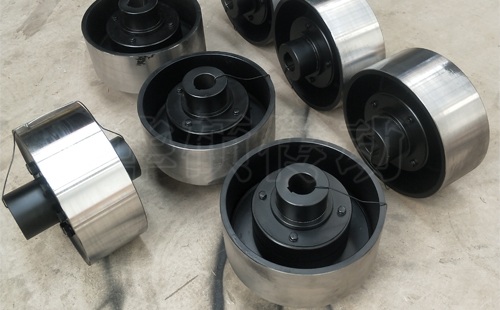

HLL型帶制動輪彈性柱銷聯軸器HLL型帶制動輪彈性柱銷聯軸器


?
