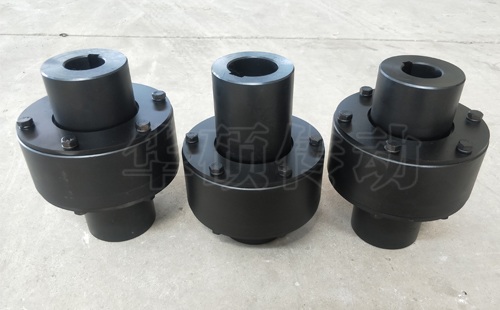

BL型棒銷聯軸器的適用范圍適用于聯接兩同軸線的傳動軸系,具有一定的補償兩軸相對偏移和一般減震性能。工作環境溫度為-20o~+70oC.不適用于對減震效果要求很高和對噪音需要控制的部位。
(1)滿足基本的性能要求。包括:承載能力,承受振動的能力,補償位移的能力。
(2)制造工藝性。彈性柱銷齒式聯軸器產品具有制造的可行性和現實性。
(3)實用性和標準化要求。產品結構容易變形和組合,能滿足不同動力裝置的使用匹配要求。
(4)安裝工藝性。安裝、拆卸簡單易行。能適合各種安裝環境,特別是在艦船機艙較小的特殊空間內能方便拆卸和安裝。
(5)可靠性和維修性。該棒銷聯軸器必須采用可靠性設計。
(6)BL型棒銷聯軸器是一種聯接兩軸并傳遞運動和轉矩的撓性聯軸器,由于利用其彈性元件(一般指尼龍柱銷)的彈性變形,來補償兩軸的偏斜和位于,所以該棒銷聯軸器已市場化,并廣泛應用在軸向竄動大,正反轉多變,起動頻繁場合。
1.該棒銷聯軸器適用于聯接兩同心軸,傳遞扭矩為63~160000KG.m,軸孔直徑為25~600mm。
2.使用棒銷聯軸器的環境溫度為-20~+70°C。
3.兩軸套根據需要可任意裝在主、從動端。
4.軸套于電機軸伸配合應按GB756-65(電機圓柱軸伸)及GB757-65(電機圓錐軸伸)之規定
BL1型棒銷聯軸器(Q/ZB 231-74)
允許最大扭矩63KG.m
允許最大轉速3800轉/分
軸孔直徑d1d2::25、28、30、32、35、38、40、42、45、48、50
軸孔長度L:Y型軸孔:55、60、60、80、70、110;
Z、J形軸孔:65、80、110最大外徑D145mm間隙S:5mm
BL型棒銷聯軸器及尼龍柱銷聯軸器均屬于彈性非金屬彈性元件聯軸器,用于正反轉變化多、起動頻繁的兩軸聯接。其結構簡單,修理方便錘式破裂機。于是尼龍材料作彈性元件,壽命 較長,但兩軸同心度要求高,否則尼龍棒銷或柱銷易折斷圓振動篩。其工作溫度也不宜超過70℃。尼龍棒銷聯軸器多用于重型機械中,水泥廠機立窯卸料傳動系注 中使用較多圓錐式破裂機。
