ZL型彈性柱銷齒式聯軸器《GB5015-85》適用于同軸線的傳動軸系,利用尼龍棒的縱斷面剪切強度傳遞轉矩,可傳遞很大的轉矩100-500000N.m,工作溫度-20-70℃,可部分的代替齒型聯軸器,具有一定的補償軸偏移能力,和一般的減震性能,對不需要求控制噪音的環境比較適合。
彈性柱銷聯軸器分普通圓柱軸孔用ZL型,和一端允許圓錐軸孔的ZLD型。
許用補償量
軸向±1.5-5mm
徑向0.3-1.5mm
角向0.5°

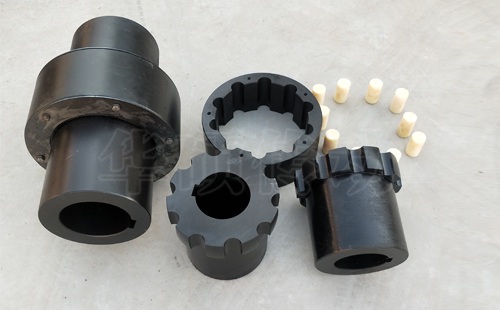

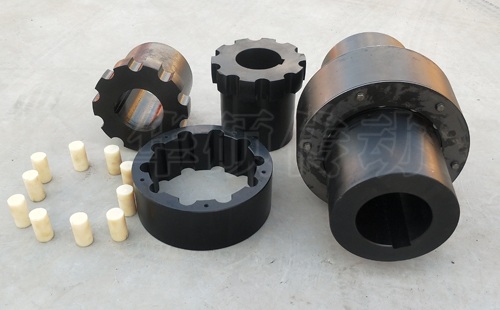

該ZL型彈性柱銷齒式聯軸器利用若干的非金屬材料制成的柱銷(俗稱尼龍棒)置于兩半聯軸器與外環內表面之間的對合孔中,以實現兩半聯軸器連接的聯軸器。
ZL型彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接,該彈性柱銷齒式聯軸器具有以下特點:(1)傳遞轉矩大,在相同轉矩時回轉直徑大多數比齒式聯軸器小,體積小,質量輕,可部分代替齒式聯軸器。(2)與齒式聯軸器相 比,彈性柱銷齒式聯軸器的結構簡單,組成零件較少,制造較方便,不用齒輪加工機床。(3)維修方便,壽命較長,拆下檔板即可更換尼龍柱銷。(4)尼龍柱銷 為自潤材料,不需潤滑,不僅節省潤滑油,而且凈化工作環境。(5)減振動能差,噪聲較大。彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能,適用于中等 和較大功率傳動,不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位
訂貨示例,如ZL9《GB5015-85》
ZL9 140*252/130*252
ZL代表一種聯軸器的型號(ZL型彈性套柱銷聯軸器 )
140代表他的軸孔直徑(一般是圓形直孔 單鍵槽)
252代表是軸孔的長度
130代表他的軸孔直徑(一般是圓形直孔 單鍵槽)
252代表是軸孔的長度
單位一般都是mm毫米
ZL型彈性柱銷齒式聯軸器中的柱銷在工作時處于剪切和擠壓狀態,其強度條件是計算彈性柱銷聯軸器橫截面上的剪切強度和柱銷與銷孔壁的擠 壓強度。
