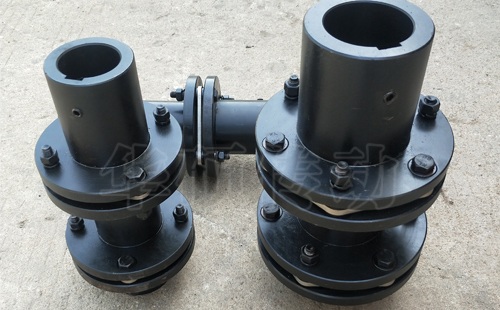

JMIJ型帶中間套彈性膜片聯軸器
結構特性:雙膜片聯軸器
按傳遞轉矩及撓性大小分四、六、八等分連桿形式
承載能力大,適用范圍大,壽命長,傳遞公稱轉矩為25-1000000N.m
工作溫度-40℃-+250℃,且無需潤滑,可在腐蝕介質中工作
裝拆、檢查方便,拆卸時傳動系統主從動部分可不軸向移位而脫開。
廣泛應用于冶金,軋鋼,礦山,化工,造船等行業。
JMJ型整體式接中間軸型膜片聯軸器標示示例:
主動端:Y型軸孔,A型鍵槽,d=65mm,L=142mm
從動端:Y型軸孔,B型鍵槽,d=70mm,L=107mm
整體式膜片 中間軸S=100mm
聯軸器JMJ6-65*142/YB70*107 JB/T9147-1999
膜片聯軸器與齒式聯軸器相比,沒有相對滑動,不需要潤滑,密封,無噪聲,基本不用維修,制造較方便,可部分代替齒式聯軸器。膜片聯軸器在國際工業發達國家應用已很普遍,在我國已制定機械行業標準,最 近已修訂為新的行業標準:JB/T9147-1999(代替ZB/T J19 022-90)
JMIJ型帶沉孔中間套膜片聯軸器彈性變形來補償所聯兩軸的相對位移,是一種高性能的金屬彈性元件撓性聯軸器,不用潤滑,結構較緊湊,強度高,使用壽命長,無旋轉間隙,不受溫度和油污影響,具有耐酸、耐堿、防腐蝕的特點,適用于高溫、高速、有腐蝕介質工況環境的軸系傳動,廣泛用于各種機械裝置的軸系傳動,如水泵(尤其是大功率、化工泵)、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空(直升飛機)、艦艇高速動力傳動系統,經動平衡后應用于高速傳動軸系已比較普遍.與齒式聯軸器相比,沒有相對滑動,不需要潤滑、密封,無噪聲,基本不用維修,制造較方便,可部分代替齒式聯軸器.膜片聯軸器在 上工業發達 應用已很普遍,在實際應用中一般采用接中間軸型,以提高兩軸線偏移補償性能。
