UL型輪胎式聯軸器(GB/T5844-86)產品簡介

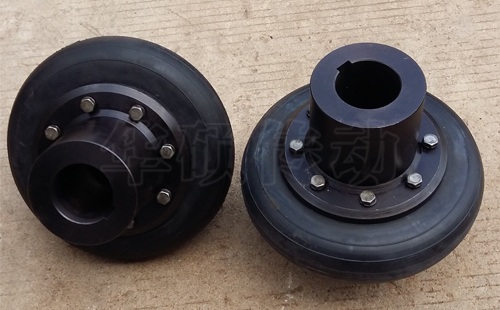

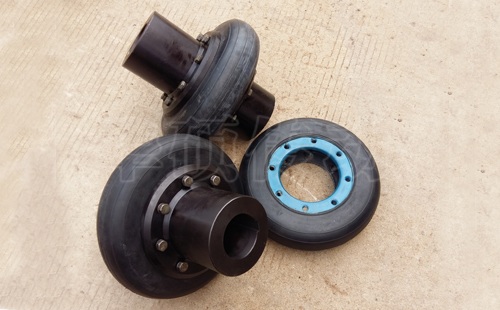

UL型輪胎式聯軸器是利用輪胎狀橡膠元件，用螺栓將 兩半聯軸器聯接。輪胎式聯軸器結構型式分為帶骨架式、開口式、整體式三種。帶骨架結構與其他兩種相比較，具有承載能力大、使用壽命長、裝拆方便等優點，因 此選定帶骨架式輪胎式聯軸器制訂為國家標準。輪胎聯軸器具有較高的彈性，扭轉剛度小，減振能力強，補償兩軸相對位移的能力較大，有良好的阻尼，結構簡 單，不用潤滑，裝拆和維護方便，噪聲小，但承載能力不高，徑向尺寸較大，過載時產生較大的軸向附加載荷。適用于起動頻繁、正反轉多變、沖擊振動較大的兩軸 聯接，可在有粉塵、水分的工況環境下工作，工作溫度為－20～80℃。
UL型輪胎聯軸器(GB/T5844-86)型號
UL1、UL2、UL3、UL4、UL5、 UL6、UL7、UL8、UL9、UL10、UL11、UL12、UL13、UL14、 UL15、UL16、UL17、UL18
UL型輪胎式聯軸器GB5844-2003基本性能和主要參數
大外徑D：100-900mm
輪胎體厚度H：20-250mm
許用軸孔d：15-180mm
軸孔長度L：25-302mm
公稱轉矩Tn：10-25000N.m
許用轉速n：5000-800r/min

補償偏差性能如下：
軸向：D*1.5%
徑向：D*1%
角向：1~1.5°
